工业废气综合治理

电捕焦油器除尘除油的特点和应用分析

适合电捕焦油器的烟气分析

烟气中一般夹杂着一定浓度的烟尘,呈棕褐色或黑色,有强烈的刺激作用,又有蒸气状态的有机物。经研究和动物实验证实,从煤焦油、沥青和有机溶剂中提炼出来的3—4苯并芘是强致癌物质,对皮肤和呼吸系统有致癌作用。长期调查得出,经常接触煤焦油、沥青和油页岩的工人,皮肤癌、阴囊癌、喉癌和肺癌发病率都相当高。

电捕焦油除尘器主要用于含焦油较多的气体净化,如以碳素焙烧、煤气发生炉等烟气净化。本装置在节约、利用、开发能源及保护环境,防止污染,改善劳动条件等方面,应用效果显著,能保证长期稳定运行。电捕焦油除尘器广泛用于化肥厂、城市煤气、焦化厂、碳素厂、煤气发生炉、陶瓷厂等行业的气体净化,结构型式可分湿式、管式、蜂窝室、卧式等。

适合电捕焦油除尘器的废气成分及特点:

1.废气中通常含有油性成分;

2.废气通常有刺激性气味,恶臭;

3.废气夹杂着一定浓度的烟尘,有一定的颜色呈现;

4.废气中含有甲苯、二甲苯、三甲苯、乙苯、非甲烷烃等有机气体成分。

除尘系统整体设计

经收集之后的烟气进入到电捕焦油器中,当烟气通过时,烟气中的尘埃和焦油类物质在电荷作用下被电离,向带有电荷的金属线和管壁运动,并失去电荷,当吸附于沉淀极上的杂质量增加到大于其附着力时,在重力的作用下,会自动向下流趟,从电捕焦油器底部排出,净气体则从电捕焦油器上部离开并进入下道工序,从而使污染物得以降解去除。

C5电捕焦油器设计图-博莱达环境

极卧式系列电捕焦油器广泛用于碳素厂环式炉在培烧过程中产生的废气里所含焦油进行回收,在处理同样的废气量的情况下,具有体积小,直接回收焦油,无需二次处理和建造沉淀池等特点。

排放标准

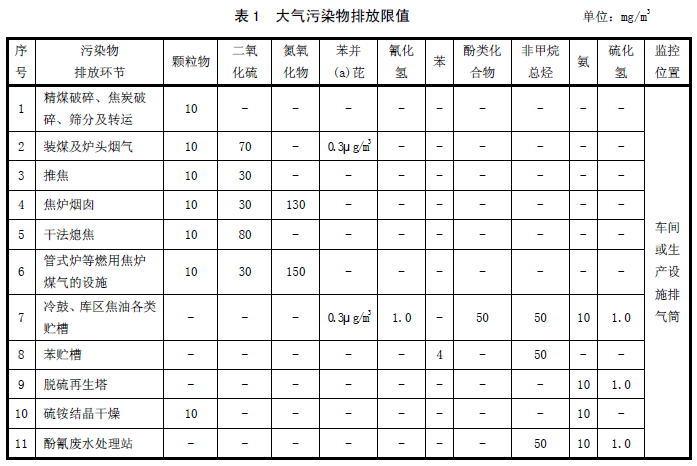

炼焦化学工业大气污染物超低排放标准(DB132863-2018)

C5电捕焦油器排放标准-博莱达环境

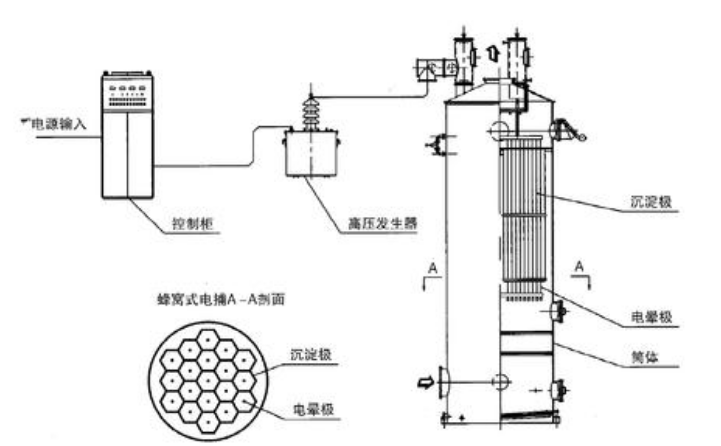

电捕焦油除尘器工作原理

含有大量焦油和灰尘的烟气进入电捕焦油器后,高压下的静电除尘器利用电晕放电,使气体中的粉尘粒子荷以电荷并达到饱和带电量,在电场库仑力的作用下从气体中分离,驱进到收尘极上,粘附在沉淀极管上,失去电荷而被收集,焦油和灰尘顺着沉淀极自流而下,从底部焦油出口排出,然后排入灰斗内。洁净烟气从出口离开捕油器。

C5电捕焦油器工作原理-博莱达环境

电捕焦油器除尘除油的特点:

1.阻力损失小、气体处理量大;

2.收尘效率高,进化效果好,集焦油效率可达97~99%;

3.价格合理,有很好的经济效益和社会效益;

4.用途广泛,适用于碳素厂、沥青厂、化肥厂、焦化厂等产生油类烟气的地方;

5.技术先进,运行可靠,在90℃-120℃使用条件下,克服了原来电捕焦油除尘器存在的绝缘子易击穿,爬电、电捕运行时间越长,则电捕效率就随之下降、着火等问题。

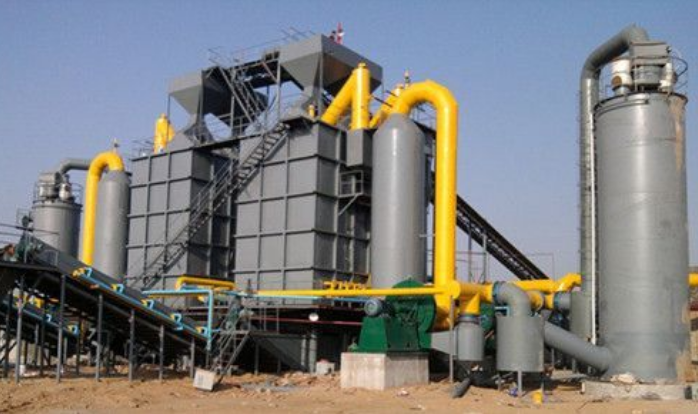

项目案例及运行

C5电捕焦油器案例图-博莱达环境
