布袋除尘的特点和应用分析

适合布袋除尘的烟气分析

工业烟气通常含有大量烟尘,诸如锅炉、钢铁烧结机球团、水泥、玻璃、焦化、陶瓷、矿山等生产过程中烟尘均需要进行选择合理的处理方式,同时经过湿法脱硫后还需要对气溶胶类深入除尘治理。排烟中的含有大量烟尘其粒径大小在0.05---1.0微米之间。

另外烟尘是水蒸气凝聚的核心,大气被烟尘污染会促成云雾,严重时会使人视程缩短,能见度下降,增加城市交通事故。

为减轻烟尘造成的危害,消除烟气的含尘量,一般用1标立方米排烟体积内含有烟尘的重量来体现,称为烟尘浓度。通常烟尘去除采用布袋除尘、电除尘、塑烧板除尘、陶瓷(金属)膜除尘等。

适合布袋除尘的废气成分及特点:

烟尘主要大部分是灰分,烟尘浓度较高。

布袋除尘系统的整体设计:

(1) 采用低压长袋脉冲喷吹袋式除尘器,袋式除尘器设计为离线清灰方式、户外安装、单列布置;

(2) 除尘器体整体保温,灰斗设电加热装置,除尘器顶盖检修门设计为双层保温结构;

(3) 除尘器设进口温度仪、进口湿度检测仪、进出口差压仪,清灰气体压力仪、灰斗高低料位仪、灰斗内温度检测仪等;

(4) 除尘器设内置旁路阀,当烟气温度低于或高于设定值,及烟气湿度高于正常值时,旁路阀自动打开,烟气不经过滤袋直接排出,避免滤袋受损;

(5) 配套空气压缩站1座,用于袋式除尘器清灰用。空压机采用双螺杆式空压机,配备微热再生吸附式干燥器、精密过滤器及储气缸,保证压缩气体无油无水,以满足袋式除尘器清灰的需要;

(6) 除尘器的回灰输送:除尘器灰斗出口配手动插板阀和电动星型卸料器,并设置高、低料位仪,为防止灰斗内篷料堵塞,灰斗壁配仓壁震动器,在卸料时进行自动震动;

(7) 除尘器的卸灰采用自动和机旁手动两种控制方式,自动卸灰,可采用定时自动或料位自动,方便灵活,便于操作管理;

(8) 袋除尘系统由PLC自动控制,无需人员值守。

排放标准

参照《锅炉大气污染排放标准》(GB13271-2014)

序号 污染物项目 限值单位:mg/m3 取值时间
1 颗粒物(mg/m3 30 1小时均值
20 24小时均值
2 氮氧化物(NOx) (mg/m3) 300 1小时均值
250 24小时均值
3 二氧化硫 (SO2)(mg/m3) 100 1小时均值
80 24小时均值
4 氯化氢(HCl)(mg/m3) 60 1小时均值
50 24小时均值
5 汞及其化合物(以Hg计)(mg/m3 0.05 测定均值
6 镉、铊及其化合物 < 以Cd+Tl计)(mg/m3 0.1 测定均值
7 锑、砷、铅、铭、钴、铜、锰、镍及其化合物
< 以 Sb+As+Pb+Cr+Co+Cu+Mn+Ni 计)(mg/m3
1.0 测定均值
8 二噁英类(ngTEQ)mg/m3 0.1 测定均值
9 一氧化碳 (CO) (mg/m3) 100 1小时均值
80 24小时均值
10 烟囱出口烟带 现场目测无白烟
布袋除尘器的工作原理

离线低压分室脉冲袋式除尘器,是运用负压操作、低压脉冲、长袋的大型除尘器,该型除尘器集大型反吹、高压气箱脉冲和低压管喷脉冲各类除尘器优点于一身,具有结构紧凑、双重除尘、清灰效果好、运行稳定可靠、滤袋寿命长等特点。

工作原理

含尘气体进入除尘器进风箱后,回折进入中箱体下部,首先碰到截挡装置,使大部分粗颗粒粉尘直接落入灰斗,起到予收尘作用;气流进入滤袋室,在系统负压作用下,含尘气体穿过内部装有支撑骨架的滤袋时,粉尘被截留在滤袋外表面,干净清洁气体穿过滤袋后进入净气箱并通过出风阀汇入排气总管,通过风机排入烟囱进入大气;滤袋上的粉尘积聚到设备阻力上限时,清灰控制装置便发出指令,逐渐轮流打开第一室的脉冲阀,向滤袋内喷入0.2-0.6MPa干燥的压缩空气,使滤袋急速鼓胀以抖落外表的粉尘,落入灰斗,第一室清灰完毕,粉尘落入灰斗,再按顺序进行其它各室的清灰并按第一室的程序轮流进行。

低压长袋脉冲袋式除尘器的技术特点:

该类除尘器是一种结构紧凑、运行稳定、性能可靠、维护方便、高效的大型除尘设备。广泛用于铸造、冶金、锅炉、机械、建材、矿石、水泥、化工等行业的粉尘、烟气净化及物料回收。其主要特点如下:

1) 采用长袋技术,减少了占地面积,提高土地利用率,同时降低了除尘器本体的钢耗;

2) 采用高效能、低消耗的喷吹装置,实现了低压力、短脉冲的喷吹技术,降低了清灰能耗;

3) 采用分室停风、离线式脉冲喷吹的清灰方式,无粉尘二次吸附的缺点,滤袋清灰再生性能好,运行阻力低;

4) 具有在线检修功能,可在不停止除尘器运行的情况下,对单个收尘室进行检修;

5) 除尘器设有均流装置及滤袋保护装置,保证滤袋不受粉尘直接冲涮损坏,并保证滤袋负荷的均匀性,滤袋寿命长,一般可达1.5-2年以上;

6) 除尘器设置了内置旁路保护系统,当烟气温度或湿度超过滤袋的安全使用条件时,旁路阀自动打开,烟气从旁路排出,保护滤袋不受损害,温度适应于100-200℃;

7) 除尘系统采用PLC进行自动管理控制,无需人员执守;

8) 清灰效果好,除尘效率高,可达99.9%以上,出口排放确保20mg/Nm³以下。

项目案例及运行

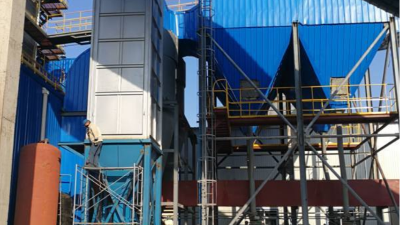

布袋除尘案例图-博莱达环境

布袋除尘运行图-博莱达环境
